Абонентский комплект OKO-РК

Области применения

Абонентский комплект реализован  на базе прибора объектового оконечного ОКО-3-А-ООУ и предназначен для организации индивидуальной или централизованной охраны объектов любого уровня сложности, таких как квартиры, офисы, магазины, коттеджи.

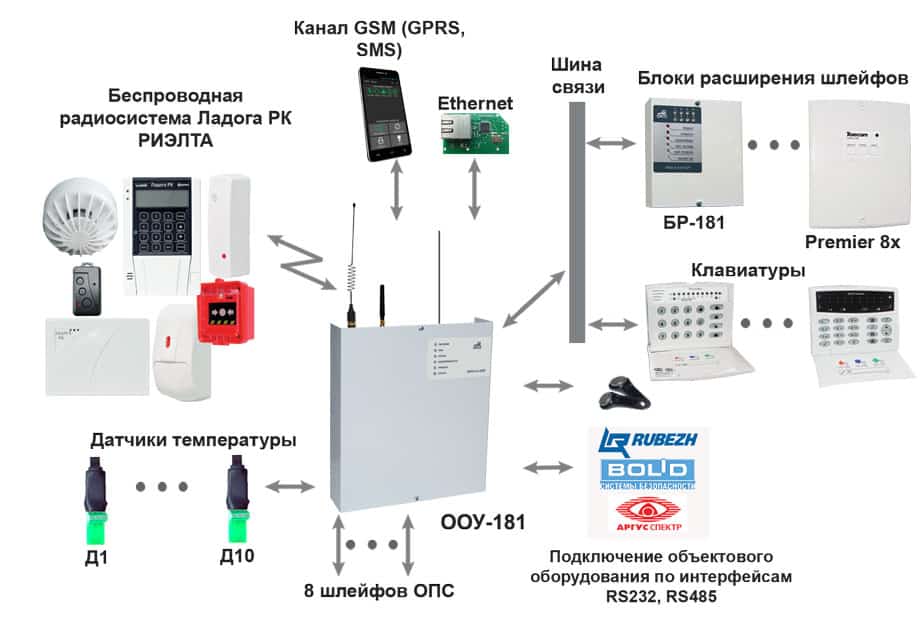

Структурная схема применения оборудования абонентского комплекта OKO-Premier показана на рисунке.

Суммарная информационная емкость (количество контролируемых шлейфов) — от 8 до 86.

Количество разделов —  от 1 до 16.
ООУ-181 оснащен интерфейсом RS-232 для подключения внешних систем: Орион (Болид), Стелец (Аргус-Спектр), Юнитроник (Юнитест). Прибор выполняет все функции преобразования сообщений сторонних систем в сообщения протокола ОКО-2 и передает их на ПЦН по используемому каналу связи.
Прибор ОКО-3-А-ООУ поддерживает работу как с проводными так и с беспроводными датчиками.

Питание от внешнего источник бесперебойного питания +12В  и встроенного  аккумулятора 2,4 или 1,2 Ач.

Сертификат соответствия пожарной безопасности прибора ОКО-3-А-ООУ –  № C-RU.ЧС13.В.00364.

Перечень совместимого оборудования абонентского комплекта

Фото  Характеристики Код исп. Цена, руб.
Прибор объектовый оконечный ОКО-3-А-ООУ (код исполнения ООУ-181).
Работа по трем каналам связи радио- и GSM (GPRS, SMS, 2 СИМ-карты), IP-Ethernet, Voice .
8 универсальных шлейфов для подключения пассивных и активных охранных и пожарных извещателей (активные охранные и пожарные извещателями с совмещенными сигнальными и питающими цепями, с напряжением питания от 9 до 24В, например, ИП-212-3СУ и ему подобные).
5 программируемых релейных выходов типа «открытый коллектор».
Количество разделов – от 1 до 16
При установке модуля расширений беспроводных датчиков МБД-Риэлта – до 39 беспроводных извещателей.
Шина расширения К-шина до 200 м. Подключение внешних блоков типа: расширители шлейфов БР-181, клавиатуры КВ1-2.
Через интерфейс RS-232 осуществляется подключение внешних систем: Орион (Болид), Стрелец (Аргус-Спектр), Юнитроник (Юнитест).
Программирование дистанционно или с компьютера.
Питание от внешнего источник бесперебойного питания +12В  и встроенного  аккумулятора 2,4 или 1,2 Ач.
Контроль состояния сети 220В и встроенного аккумулятора.
Варианты исполнения в зависимости от используемых каналов связи:
– исполнение ООУ-181-1 – радиоканал + модем GSM; интерфейс ВУ -RS232
– исполнение ООУ-181-2 – модем GSM; интерфейс ВУ -RS232
– исполнение ООУ-181-3 – радиоканал; интерфейс ВУ -RS232
Габаритные размеры, мм:
– корпус тип 1 – 215х195х50;
– корпус тип 2 – 215х145х50.
ООУ-181-1

ООУ-181-2

ООУ-181-3

12300*

9600

10500*

Блок расширения ОКО-3-А-01-БР-181.

8 универсальных шлейфов ОПС.
3 релейных выхода:
Параметры выходов «Pеле 1», «Pеле 2»:
– тип управляющего элемента – открытый коллектор;
– состояние в неактивированном режиме – «разомкнуто»;
– максимальное постоянное напряжение, В – 25;
– ток нагрузки, А, не более – 0,3.
Параметр выхода «Реле 3»:
– тип управляющего элемента – твердотельное оптоэлектронное реле;
– состояние в неактивированном режиме – «разомкнуто»;
– максимальное постоянное напряжение, В – 400;
– ток нагрузки, А, не более – 0,13.
Индикация состояния всех шлейфов.
Вход для ключей Тouch Memory.
Габаритные размеры, мм: 125Х105Х37.
Для применения в составе объектовых систем ОПС совместно с приборами ППК-420, ППК-181, ООУ-181

БР-181 4600
Клавиатура КВ1-2.
Обеспечивает управление и светодиодную индикацию режимов работы системы ОПС.
16 индикаторов зон или разделов.
Индикаторы режимов работы системы.
Дополнительные индикаторы режимов охраны.
Габаритные размеры, мм:160х100х35
КВ1-2 2800
Модуль расширения беспроводных датчиков (встраиваемый) МБД-Риэлта.
– до 30 беспроводных извещателей.
– до 8 программируемых релейных выходов «открытый коллектор».
Модуль устанавливается в разъем на плате прибора под заказ.
Габаритные размеры, мм:30х40х10.
МБД-Риэлта 1500
Модуль Ethernet.
Обеспечивает связь по сети Ethernet.
Может устанавливаться как основной или дополнительный канал связи в прибор ООУ-181 любого исполнения.
Модуль устанавливается в разъем на плате прибора под заказ.
Габаритные размеры, мм:50х30х20
МЕ-170 2500
Датчик температуры.
Прибор поддерживает до 10 цифровых термодатчиков типа DS-18 (на базе элемнтов DS18B20, DS18S20).
Диапазон измеряемых температур от -55 °С до +125 °С. Погрешность измерения температуры не более ± 1,0 ⁰С.
Результаты измерений температуры могут быть использованы для:
– логирования (запись) результатов измерения температуры активных термодатчиков на карту памяти в файл Temperature.log;
– поддержание заданной температуры с помощью нагревателя или охладителя, подключенного к релейному вы-ходу с программой реагирования «Нагреватель» или «Охладитель»;
– оповещение пользователей о повышении или понижении температуры относительно заданных порогов;
– запрос значения температуры с телефона пользователя.
Габаритные размеры, мм: 60х8х10.
DS-18 100
Беспроводные устройства ЛАДОГА РК
Различные типы извещателей, радиобрелки, радиоуправляемых реле, беспроводные клавиатуры, ретрансляторы и др.
Описание устройств можно посмотреть ЗДЕСЬ.
ЛАДОГА-РК
Адаптер питания АС-DC, 12В.
Входное напряжение переменного тока (АС) – 100-240 В.
Выходное напряжение постоянного тока (DC) – 12В, 2000мА.
Габаритные размеры, мм:80х50х70
Адаптер АС-DC 350

* — Цена указана для исполнения Р20 (СВ-диапазон).
