Преобразователь интерфейсов

НАЗНАЧЕНИЕ

Области применения

Преобразователь интерфейсов ОКО-3-А-ООУ (исполнение ООУ-120) предназначен для интеграции объектового оборудования сторонних производителей в систему ОКО. Преобразователь интерфейсов выполняет задачу преобразования интерфейсов связи, обеспечивая трансляцию извещения в систему ОКО. Преобразователи интерфейсов имеют несколько исполнений, отличающихся физическими интерфейсами связи с внешними устройствами, типом каналов связи (радиоканал, GSM) и типом корпуса. На текущий момент поддерживаются следующие системы:

локальная объектовая радиосистема ВОРС «Стрелец» , «Стрелец-Интеграл» (АО «Аргус-Спектр);
интегрированная система охраны «Орион» (НВП «Болид),
адресная система АС «Юнитроник» (ЗАО «Юнитест»).;
адресная система «Рубеж».

Особенности

работа по интерфейсу RS-232 с внешними приборами ОПС разных производителей с контролем линии связи с ними;
контроль наличия питания внешней системы ОПС;
контроль состояния прибора с ПЦН системы «ОКО» и сотовых телефонов пользователей по каналу GSM (GPRS, SMS);
передача извещений о состоянии объекта на сотовый телефон пользователя и ПЦН системы «ОКО»;
запрос баланса SIM-карты и получение информации на ПЦН или сотовый телефон пользователя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

От 1 до 2-х каналов связи: исполнение 1 – радиоканал + модем GSM; исполнение 2 – модем GSM; исполнение 3 – радиоканал.
Исполнение радиопередатчика в одном из частотных диапазонов под заказ: – 27МГц (ОКО-З-А-ООУ-Р20), – 33 – 48 МГц (ОКО-З-А-ООУ-Р21), – 146 – 174 МГц (ОКО-З-А-ООУ-Р22) – 440 – 470 МГц (ОКО-З-А-ООУ-Р23).
Передача извещений внешних систем на ПЦН системы ОКО по сети GSM в режиме GPRS, SMS
Программирование работы ООУ c компьютера.
Напряжение питания 12В. Преобразователь интерфейсов осуществляет контроль состояния сети 220В и аккумулятора внешнего источника питания.
Контроль состояния сети 220В и аккумулятора внешнего источника питания.
Диапазон рабочих температур от минус 30 до +55о С.
Габаритные размеры, мм: 135*100*33 мм.

Основные показатели при работе с ВОРС «Стрелец»

прием извещений в протоколе «Стрелец»;
поддержка 16-ти глобальных разделов в системе «Стрелец»;
поддержка 255-ти локальных разделов в системе «Стрелец», по 16 локальных разделов на каждый РР;
поддержка до 63-х зон в одном разделе.

Основные показатели при работе с ИС «Орион»

прием извещений от ПКУ «С2000» (вер. 1.20-1.24) и С-2000М в текстовом принтерном формате;
поддержка до 250-ти разделов;
поддержка до 250-ти зон в одном разделе;
поддержка до 511 пользователей;

Основные показатели при работе с АС «Юнитроник»

максимальное число разделов – 8;
максимальное число зон в одном разделе – 49;
суммарное количество зон во всех разделах – не более 128.

Основные показатели при работе с АСПС «Рубеж-2А»

поддержка до 32 базовых блоков;
поддержка до 250 зон.

Преобразователь интерфейсов ООУ-120 конфигурируется через универсальный разъем mini-usb с помощью программного обеспечения «Конфигуратор АК». Возможность удаленного конфигурирования (изменения параметров) по GPRS.

Сертификат соответствия пожарной безопасности прибора ОКО-3-А-ООУ – № C-RU.ЧС13.В.00364.

ПРИМЕНЕНИЕ

Подключение объектовых приборов сторонних производителей

ООУ-181 может использоваться в качестве прибора объектового оконечного для подключения объектовых приборов сторонних производителей по интерфейсам RS-232 и RS-485.
Прибор выполняет все функции преобразования сообщений сторонних систем в сообщения протокола ОКО-2 и передает их на ПЦН по используемому каналу связи (аналогично устройству ООУ-120).
По интерфейсу RS-232 подключаются системы Орион (Болид) и ВОРС Стрелец (Аргус-Спектр).

По интерфейсу RS-485 подключаются системы Рубеж 20П (Компания “Рубеж”), Минитроник А32 (компания “Юнитест”). При этом должен использоваться преобразователь интерфейсов RS232-RS422/485 – КМ200.

ДОКУМЕНТАЦИЯ

Документация на абонентский комплект оборудования OKO-PREMIER -1

Название	Скачать
Документация на объектовое оборудование: Руководство по эксплуатации прибора ОКО-3-А-ООУ-120.
Документация на объектовое оборудование: Инструкция по удаленному конфигурированию приборов ОКО. Инструкция по удаленному конфигурированию приборов ППК-170, ППК-181, ППК-420, ОС-170, ООУ-181, ООУ-120 с помощью программы Конфигуратор АК v.3.1.0 или старше
Документация на антенны	Здесь
Сертификаты	Здесь
Загрузка программ (Программное обеспечение для сервиса, конфигуратор, утилиты, драйверы).	Здесь
Архив документации	Здесь

Перечень совместимого оборудования абонентского комплекта

Фото	Характеристики	Код исп.	Цена, руб.

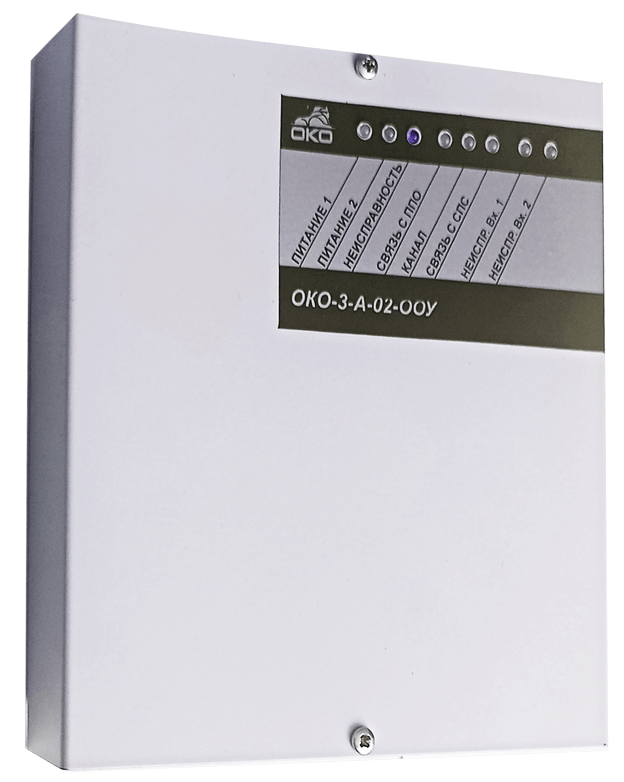

	Прибор объектовый оконечный ОКО-3-А-ООУ . Преобразователь интерфейсов для подключения к системе ОКО объектового оборудования других производителей: – локальная объектовая радиосистема ВОРС «Стрелец» (АО «Аргус-Спектр); интегрированная система охраны «Орион» (НВП «Болид), – адресная сисистема АС «Юнитроник» (ЗАО «Юнитест»).; – адресная система «Рубеж» ; – адресная система «Юнитроник Программирование коммуникатора осуществляется с компьютера с помощью программы “Конфигуратор АК”. Передача извещений ОПС по радиоканалау и/или GSM каналау (GPRS, SMS). Габаритные размеры, мм: 135 ×100 × 33. Внимание ! Прибор выпускается в нескольких исполнениях, отличающихся комплектацией каналов связи с ПЦН: – ООУ-120-1 – радиоканал + модем GSM; – ООУ-120-2 – модем GSM; – ООУ-120-3 – радиоканал.	ООУ-120-1 ООУ-120-2 ООУ-120-3	10400* 8200 7700*

Фото

Характеристики

Код исп.

Цена, руб.

Прибор объектовый оконечный ОКО-3-А-ООУ .
Преобразователь интерфейсов для подключения к системе ОКО объектового оборудования других производителей:
– локальная объектовая радиосистема ВОРС «Стрелец» (АО «Аргус-Спектр);
интегрированная система охраны «Орион» (НВП «Болид),
– адресная сисистема АС «Юнитроник» (ЗАО «Юнитест»).;
– адресная система «Рубеж» ;
– адресная система «Юнитроник
Программирование коммуникатора осуществляется с компьютера с помощью программы “Конфигуратор АК”.
Передача извещений ОПС по радиоканалау и/или GSM каналау (GPRS, SMS).
Габаритные размеры, мм: 135 ×100 × 33.
Внимание ! Прибор выпускается в нескольких исполнениях, отличающихся комплектацией каналов связи с ПЦН:
– ООУ-120-1 – радиоканал + модем GSM;
– ООУ-120-2 – модем GSM;
– ООУ-120-3 – радиоканал.

ООУ-120-1

ООУ-120-2

ООУ-120-3

10400*

8200

7700*

* — Цена указана для исполнения Р20 (СВ-диапазон).
Для исполнения Р21 (диапазон LB (33 — 48 МГц) цена увеличивается на 1000 рублей.
Для исполнения Р22 (диапазон VHF (146 — 174 МГц ) цена увеличивается на 3000 рублей.
Для исполнения Р23 (диапазон UHF (440 — 470 МГц ) цена увеличивается на 5000 рублей.
