Абонентский комплект AK-4

Технические характеристики

Суммарная информационная емкость (количество контролируемых шлейфов) – от 8 до 86.
Количество разделов от 1 до 16.
Количество шлейфов в приборах комплекта:

• Общее число шлейфов базового блока, – 8.
• Число универсальных ШС поддерживающих работу с пассивными и активными извещателями ( с питанием по шлейфу) из общего числа – 2.
• 6 шлейфов базового блока могут при работе с охранными и пожарными извещателями электроконтактного типа с нормально-замкнутыми контактами могут использоваться в режиме “удвоения” числа шлейфов, т..е всего до 12 шлейфов.
• Расширитель беспроводных извещателей МБД-Риэлта …..31;
• Расширители Premier 8x, 8хP…..8 пассивных;
• Клавиатура RKP-16 Plus ………….2 пассивных.

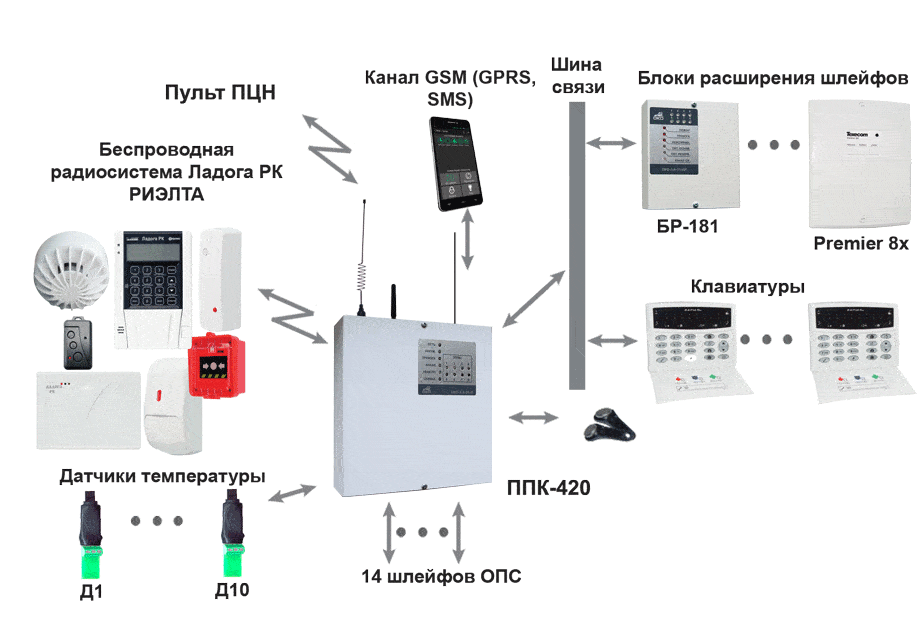

Подключение до 16 внешних блоков, в том числе:

• блоков расширения типа Premier 8x, 8хP.. 4;
• клавиатур типа RKP-16Plus……………………4;
• расширитель беспроводных извещателей МБД-Риэлта……1.

Число разделов, не более………………………………16
Число зон в одном разделе, не более…………… 250
Число пользователей:

• объем архива ключей ТМ……………………..40
• ПИН кодов клавиатур…………………………..60

Каналы связи с ПЦН:

• радиоканал на одной из рабочих частот в полосе частот 33-48 МГц, 146-174 МГц, 440-470 МГц, или на частотах 26,945 МГц , 26,960 МГц;
• модем GSM в режиме SMS, GPRS с поддержкой одновременно двух сетей GSM (две SIM-карты) и двух IP-адресов.

Дистанционное управление режимом охраны и релейными выходами с ПЦН или сотового телефона:

• Количество программируемых релейных выходов………….. от 5 до 33

Поддержка функций “умный дом”:

• Контроль до 10 датчиков температуры;
• Различные сценарии работы реле в зависимости от температуры.

Дистанционное программирование по каналам GSM, Ethernet.

Контроль целостности линий управления системами оповещения.

Контроль изменения технологических параметров (температур, уровней жидкости, протечек и др. параметров) посредством контактных датчиков и реле подключенных к ШС.

Удобное конфигурирование с компьютера через USB-интерфейс . Возможность удаленного конфигурирования (изменения параметров) по GPRS.

Функциональные возможности и особенности оборудования комплекта

Прибор работает как с проводными, так и беспроводными устройствами ОПС.

Прибор с встроенным модулем МД-РИЭЛТА обеспечивает подключение беспроводной сигнализации Ладога РК, включающей в свой состав:

• беспроводные извещатели;
• устройства управления (брелки, клавиатура);
• исполнительные устройства (блоки реле, оповещатели).

Прибор имеет интерфейс TEXECOM для обеспечения взаимодействия с блоками расшинерия. Длина линий связи не более 1000 м.

Прибор обеспечивает передачу извещений на ПЦН и прием команд от ПЦН по радиоканалу и GSM-каналу (SMS/GPRS) в фирменном протоколе ОКО2. Встроенный модем GSM прибора может работать с 1 или 2 SIM картами (поддержка до двух сетей GSM 900/1800), для передачи данных может использоваться два IP-адреса.

Исполнения с модемами GSM обеспечивает:

• удаленный контроль и управление режимами охраны, сбросом, перезагрузкой, включением/выключением прибора по GSM/SMS/GPRS каналу со стороны ПЦН;
• удаленный контроль и управление режимами охраны, релейными выходами по GSM/SMS с телефонов пользователей;

Прибор имеет 2 универсальных шлейфов сигнализации. Токовые шлейфы сигнализации обеспечивают:

• работу пожарных ШС по алгоритму двойная сработка
• возможность раздельного автоматического и/или ручного сброса питания активных извещателей ШС.

Расширитель Premier 8x имеет 8 пассивных шлейфов и 2 релейных выхода.
Расширитель Premier 8хP имеет 8 пассивных шлейфов и 8 релейных выходов.
Расширитель беспроводных извещателей МБД-Риэлта позволяют организовать:

• беспроводное управление постановкой снятием;
• управление реле;
• подключение беспроводных датчиков разного типа, входящих в состав беспроводной системы ЛАДОГА-РК.

Контактор ключей ТМ может подключаться непосредственно к базовому блоку ООУ-180 с удалением до 100 м.

Органы индикации базового блока содержат:

• индикатор контроля питания;
• индикаторы зон;
• индикаторы ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ, КАНАЛ, СТАТУС.

Прибор питается от встроенного аккумулятора 12В (емкостью 1,2 или 2,4 Ач) и от внешнего источника питания, в качестве которого могут использоваться:

• адаптер АС-DC, обеспечивающий на выходе нестабилизированное напряжение постоянного тока 12В, 2000 мА;
• внешний источник бесперебойного питания, обеспечивающий на выходе стабилизированное напряжение 12В, 2000мА.

Прибор обеспечивает:

• питание собственного контроллера, радиопередатчика и модема GSM;
• питание внешних устройств напряжением 12В, током до 200 мА с защитой от короткого замыкания;
• заряд аккумулятора;
• автоматическое переключение на резервное питание при отключении сети 220В.

“Умный дом” на базе приборов ППК-181, ООУ-181, ППК-420

Прибор позволяет реализовать дистанционное и локальное управление следующими функциями:

• управление освещением;
• управление различной автоматикой, например приводом ворот, калитки, форточек теплицы и т.п.;
• контроль температуры;
• автоматическое регулирование температуры.

Контроль температуры

Прибор позволяет контролировать температуру с помощью цифровых термодатчиков. При этом прибор может выдавать результаты измерения температуры по запросу с телефона пользователя, либо выдавать сообщение на телефоны пользователей и ПЦН при достижении значений температур критических порогов.

К прибору можно подключить одновременно до 10 термодатчиков. Подключение производится по 3-х проводной схеме.
Длина линии не более 50 м, тип датчиков DS-18 (на базе микросхемы DS18B20, DS18S20), диапазон измеряемых температур от -55 °С до +125 °С плюс/минус 1°С).

Регулирование температуры

Прибор позволяет организовать автоматическое регулирование температуры в заданных пределах с помощью термодатчиков и нагревающего или охлаждающего устройства, подключенного к релейному выходу.
Существует две программы регулирования температуры: «Нагреватель» и «Охладитель».

Алгоритм программы «Нагреватель» измеряет текущую температуру измеренную термодатчиком и сравнивает ее с заданными температурами «Порог 1» и «Порог 2». Если измеренная температура меньше «Порог 1», релейный выход замыкается, включая нагреватель. При достижении температуры «Порог 2» реле размыкается, выключая нагреватель. При падении температуры до «Порог 1» реле снова замыкается. Для корректной работы алгоритма регулирования значение температуры «Порог 1» должно быть меньше температуры «Порог 2».

Алгоритм программы «Охладитель» замыкает реле при измеренной температуре выше температуры «Порог 2» включая охладитель. При падении температуры до «Порог 1» реле размыкается, выключая охладитель. При повыше-нии температуры до «Порог 2» реле снова замыкается. Для корректной работы алгоритма регулирования значение температуры «Порог 1» должно быть меньше температуры «Порог 2».

Программу «Нагреватель» и «Охладитель» можно привязать к нескольким термодатчикам одновременно. При этом реле в алгоритме программы «Нагреватель» реагирует следующим образом:

• замыкается, если температура хотя бы одного из привязанных датчиков будет меньше, чем значение «Порог 1» этого датчика;
• размыкается, если температура всех привязанных термодатчиков выше значения «Порог 1» и температура хотя бы одного из привязанных датчиков превышает «Порог 2».

Реле в алгоритме программы «Охладитель»:

• замыкается, если температура хотя бы одного из привязанных термодатчиков будет выше, чем значение «Порог 2» этого датчика;
• размыкается, если температура всех привязанных датчиков ниже значения «Порог 2» и температура хотя бы одного из привязанных датчиков ниже «Порог 1».

Управление освещением и электроприводами инженерного оборудования

Прибор имеет программируемы выходы и беспроводные реле, которые можно использовать для управления различными объектами.
Количество программируемых релейных выходов – от 5 до 33.
В качестве устройств управления можно использовать беспроводный брелки или смартфон, на котором необходимо установить соответствующее мобильное приложение.

Пульты системы «ОКО» позволяют использовать различные каналы передачи информации

На уровне Объект–ПЦН: двусторонний или односторонний радиоканал, сеть GSM (в режимах: SMS, IP-GPRS), телефонная сеть.
На уровне ПЦН–ПЦН: двусторонний радиоканал, сеть GSM (в режиме: SMS, GPRS), Интернет, телефонная сеть.
На уровне Объект–Пользователь: сеть GSM (в режиме SMS).
На уровне ПЦН–Пользователь: сеть GSM (в режиме SMS), Интернет (электронная почта).
Оборудование системы «ОКО» предусматривает широкие возможности по обеспечению надежной связи с пультом централизованного наблюдения (ПЦН) и противодействию различным способам подавления радиоканала и сотовой связи.
Объектовые приборы могут обеспечивать параллельную работу по 3-м каналам связи одновременно (из числа: радиоканал, GSM/IP-GPRS (2 СИМ-карты), IP-Ethernet, телефонный канал). Ориентировочные параметры работы по разным каналам связи представлены в таблице.

Возможности радиоканала

Работа в частотных диапазонах 27МГц, 33—48 МГц, 146—174 МГц или 440—470 МГц.
Двусторонняя передача данных с использованием помехозащищенного протокола с вероятностью ошибочного приема 10-12.
Автоматическое измерение уровня сигналов.
Контроль наличия помех в эфире.
Многоступенчатая «интеллектуальная» ретрансляция данных (автоматический выбор альтернативных маршрутов передачи с абонентских комплектов (АК) на ПЦН.
Мощная встроенная система диагностирования работы оборудования и канала связи, а также средства дистанционной конфигурации базового оборудования (объектовых приборов, ретрансляторов, радиомодемов ПЦН).
