Абонентский комплект OKO-Premier

Технические характеристики

Прибор имеет встроенный источник бесперебойного питания от сети 220В с аккумулятором 7.2 Ач.

Прибор в соответствии предназначена для выполнения следующих функций:

• приемно-контрольной панели охранной и тревожной сигнализации (режим ППК);
• прибора объектового оконечного (режим ПОО) в системе передачи извещений пожарного мониторинга по ГОСТ Р 53325-2012.

Прибор в режиме ППК обеспечивает:

Суммарная информационная емкость (количество контролируемых шлейфов) – от 8 до 79.

Количество разделов – от 1 до 16.

Число зон в одном разделе, не более – 250.

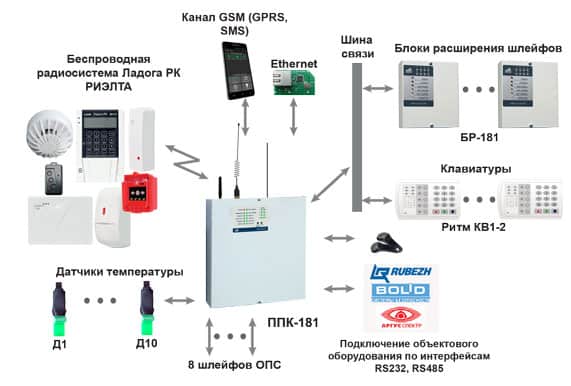

Количество проводных и беспроводных шлейфов в приборах комплекта:

a) в приборе ППК-181 – 8 универсальных шлейфов с поддержкой пассивных и активных ( с питанием по шлейфу) с поддержкой режима контроля пожарных шлейфов по алгоритму «Двойная сработка»;
b) расширитель беспроводных извещателей МБД-Риэлта – 31;
c) расширители БР-181 – 8 универсальных шлейфов с поддержкой пассивных и активных ( с питанием по шлейфу) с поддержкой режима контроля пожарных шлейфов по алгоритму «Двойная сработка».

Подключение до 16 внешних блоков, в том числе:

a) блоков расширения типа БР-181 – 4;
b) клавиатур типа КВ1-2 – 2;
c) расширитель беспроводных извещателей МБД-Риэлта – 1.

Число разделов, не более – 16.
Число пользователей:

a) объем архива ключей ТМ – 40;
b) ПИН кодов клавиатур – 60.

Выдачу сигналов и команд на оповещатели, пульты централизованного наблюдения (ПЦН).
Удаленный контроль и управление режимами охраны по GSM/SMS/GPRS каналу с ПЦН.
Удаленный контроль и управление режимами охраны по GSM/SMS с телефонов пользователей.
Управление режимами охраны с помощью ключей ТМ, клавиатур КВ1-2, ПО ИС «ОКО».
Подключение до 2-х клавиатур КВ-1-2.
Базовый блок имеет 5 программируемых релейных выхода («Связь с ПЦН», «P2», «P3», «Звук», «Индикатор»), функции которых задаются при конфигурировании. Возможно управление релейными выходами посредством SMS. Релейные выходы «Связь с ПЦН», «P2», «P3» имеют встроенный контроль цепи нагрузки реле на обрыв.

Расширитель БР-181  имеет 5 программируемых релейных выхода («Pеле 1», «Pеле 2», «Pеле 3», «Зуммер», «Индикатор»), функции которых задаются при конфигурировании.
Параметры выходов «Pеле 1», «Pеле 2»:
– тип управляющего элемента – открытый коллектор;
– состояние в неактивированном режиме – «разомкнуто»;
– максимальное постоянное напряжение, В – 25;
– ток нагрузки, А, не более – 0,3.
Параметр выхода «Реле 3»:
– тип управляющего элемента – твердотельное оптоэлектронное реле;
– состояние в неактивированном режиме – «разомкнуто»;
– максимальное постоянное напряжение, В – 400;
– ток нагрузки, А, не более – 0,13.
Релейные выход «Зуммер» используется для подключения звукового излучателя типа EFM-471L или аналогич-ного по характеристикам излучателя со встроенным генератором звука, релейный выход «Индикатор» используется для подключения светодиодного индикатора, расположенного, как правило, на контакторе ТМ. Прибор обеспечивает питание внешних устройств, подключаемых этим выходам. Параметры выходов:
– ток нагрузки, мА – 15.

Контроль неисправности всех ШС.

Прибор в режиме ПОО обеспечивает:

Подключение внешних объектовых систем охранной, пожарной или охранно-пожарной сигнализации, подключаемых по интерфейсу RS232 (в том числе через конвертор RS485).

Автоматический контроль исправности линий связи с внешней объектовой системой ОПС и передачу информации о неисправности на ретранслятор или напрямую на ПЦН «ОКО».
Подключение до 8 выходов ПЦН внешней приемно-контрольной панели через свои шлейфы сигнализации.
Автоматический контроль исправности линии связи между ПОО и ПЦН и отображение информации о нарушении связи на ПОО посредством световой и звуковой сигнализации за время, не превышающее 1800 с.
Двустороннюю связь с ПЦН по радиоканалу, по GSM-каналу (SMS/GPRS) и каналу IP-Ethernet (Интернет).
Поддержку двух сетей GSM 900/1800, 2 sim-карты.
Удаленный контроль и управление режимами охраны по GSM/SMS/GPRS каналу с ПЦН.

Прибор может работать в составе абонентского комплекта «ОКО-Premier» в качестве центрального блока управления при построении объектовой системы охранной и тревожной сигнализации.

Дистанционное управление режимом охраны и релейными выходами с ПЦН или сотового телефона:

• Количество программируемых релейных выходов –  от 5 до 17

Поддержка функций “умный дом”:

• Контроль до 10 датчиков температуры;
• Различные сценарии работы реле в зависимости от температуры.

Дистанционное программирование по каналам GSM, Ethernet.
Контроль целостности линий управления системами оповещения.
Контроль изменения технологических параметров (температур, уровней жидкости, протечек и др. параметров) посредством контактных датчиков и реле подключенных к ШС.
Удобное конфигурирование с компьютера через USB-интерфейс . Возможность удаленного конфигурирования (изменения параметров) по GPRS.

“Умный дом” на базе приборов ППК-181, ООУ-181, ППК-420

Прибор позволяет реализовать дистанционное и локальное управление следующими функциями:

• управление освещением;
• управление различной автоматикой, например приводом ворот, калитки, форточек теплицы и т.п.;
• контроль температуры;
• автоматическое регулирование температуры.

Контроль температуры

Прибор позволяет контролировать температуру с помощью цифровых термодатчиков. При этом прибор может выдавать результаты измерения температуры по запросу с телефона пользователя, либо выдавать сообщение на телефоны пользователей и ПЦН при достижении значений температур критических порогов.

К прибору можно подключить одновременно до 10 термодатчиков. Подключение производится по 3-х проводной схеме.
Длина линии не более 50 м, тип датчиков DS-18 (на базе микросхемы DS18B20, DS18S20), диапазон измеряемых температур от -55 °С до +125 °С плюс/минус 1°С).

Регулирование температуры

Прибор позволяет организовать автоматическое регулирование температуры в заданных пределах с помощью термодатчиков и нагревающего или охлаждающего устройства, подключенного к релейному выходу.
Существует две программы регулирования температуры: «Нагреватель» и «Охладитель».

Алгоритм программы «Нагреватель» измеряет текущую температуру измеренную термодатчиком и сравнивает ее с заданными температурами «Порог 1» и «Порог 2». Если измеренная температура меньше «Порог 1», релейный выход замыкается, включая нагреватель. При достижении температуры «Порог 2» реле размыкается, выключая нагреватель. При падении температуры до «Порог 1» реле снова замыкается. Для корректной работы алгоритма регулирования значение температуры «Порог 1» должно быть меньше температуры «Порог 2».

Алгоритм программы «Охладитель» замыкает реле при измеренной температуре выше температуры «Порог 2» включая охладитель. При падении температуры до «Порог 1» реле размыкается, выключая охладитель. При повыше-нии температуры до «Порог 2» реле снова замыкается. Для корректной работы алгоритма регулирования значение температуры «Порог 1» должно быть меньше температуры «Порог 2».

Программу «Нагреватель» и «Охладитель» можно привязать к нескольким термодатчикам одновременно. При этом реле в алгоритме программы «Нагреватель» реагирует следующим образом:

• замыкается, если температура хотя бы одного из привязанных датчиков будет меньше, чем значение «Порог 1» этого датчика;
• размыкается, если температура всех привязанных термодатчиков выше значения «Порог 1» и температура хотя бы одного из привязанных датчиков превышает «Порог 2».

Реле в алгоритме программы «Охладитель»:

• замыкается, если температура хотя бы одного из привязанных термодатчиков будет выше, чем значение «Порог 2» этого датчика;
• размыкается, если температура всех привязанных датчиков ниже значения «Порог 2» и температура хотя бы одного из привязанных датчиков ниже «Порог 1».

Управление освещением и электроприводами инженерного оборудования

Прибор имеет программируемы выходы и беспроводные реле, которые можно использовать для управления различными объектами.
Количество программируемых релейных выходов – от 5 до 33.
В качестве устройств управления можно использовать беспроводный брелки или смартфон, на котором необходимо установить соответствующее мобильное приложение.

Подключение объектовых приборов сторонних производителей

ООУ-420 может использоваться в качестве прибора объектового оконечного для подключения объектовых приборов сторонних производителей по интерфейсам RS-232 и RS-485.
Прибор выполняет все функции преобразования сообщений сторонних систем в сообщения протокола ОКО-2 и передает их на ПЦН по используемому каналу связи (аналогично устройству ООУ-120).
По интерфейсу RS-232 подключаются системы Орион (Болид) и ВОРС Стрелец, Стрелец-Интеграл (ПРО) (Аргус-Спектр).

По интерфейсу RS-485 подключаются системы Рубеж 2ОП, R3-Рубеж-2ОП (Компания “Рубеж”), Минитроник А32 (компания “Юнитест”). При этом должен использоваться преобразователь интерфейсов RS232-RS422/485 – КМ200. Для подключения к Рубеж 2ОП  необходимы модули производства компании “Рубеж” – МС-3 или R3-МС.
